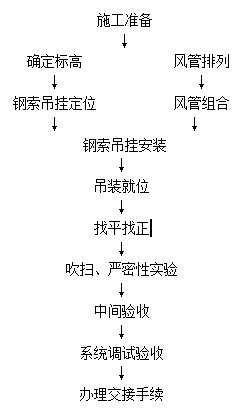

一、工藝流程：
二、注意事項：
1.立管管卡安裝時，應先把最上面的一個管件固定好，再用線墜在中心處吊線，下面的風管即可進行固定。
2.當風管較長要安裝成排支架時，先把兩端固定好，然后以兩端的支架為基準，用拉線法找出中間各支架的標高進行安裝。
3.保溫風管的支吊架裝置宜放在保溫層外部，保溫風管不得與支吊架直接接觸，應墊上堅固的隔熱防腐材料，其保溫厚度與保溫層相同，防止產生“冷橋”。
4.風管需要穿越墻體或樓板時，應設預埋管或防護套管，風管與防護套管之間，應用不燃且對人體無危害的柔性材料封堵。
5.安裝完的風管要保證表面光滑潤潔，保溫風管外表面整潔無雜物，室外風管應有防雨、雪措施。特別要防止二次污染現象，必要時采取保護措施。
6.暫時停止施工的風管系統，應將風管敞口封閉，防止雜物進入。
7.嚴禁把已安裝完的風管作為支吊架或當做跳板，不允許將其他支、吊架焊或掛在風管支吊架上。
三、通風風管系統安裝操作要點：
1.按風管的中心線找出吊桿安裝位置，單吊桿在風管的中心線上，雙吊桿可按托架的螺孔間距或風管的中心線對稱安裝。吊桿與吊件應進行安全可靠的固定，對焊接后的部位應補刷防銹漆。
2.風管水平安裝，直徑或大邊邊長《400mm時，支吊架間距不大于4m；直徑或大邊邊長>400mm時，不大于3m。當水平懸吊的主、支風管長度超過20m時，應設置防止擺動的固定點，每個系統不應少于一個，風管垂直安裝時，支吊架間距不大于4m；單根支管至少應有2個固定點。
3.安裝技術要求見下表：
水平度 每米《3mm 總偏差《20mm
垂直度 每米《2mm 總偏差《20mm
4.安裝順序?yàn)橄戎鞴芎笾Ч�，安裝方法應根據施工現場的實際情況確定，可以在地面上連成一定的長度，然后在采用整體吊裝的方法就位；也可以把風管一節一節地放在支架上逐節連接。整體吊裝是將風管在地面上連接好，一般可接長至10-12m左右，用倒鏈或升降機將風管吊到吊架上。
5.風管接縫應牢固，無孔洞和開裂。當采用插接連接時，接口應匹配、無松動，端口縫隙不應大于5mm。
6.支管的重量不能用主管承受，必須自行設置支、吊架。
7.風管系統安裝完畢后，應進行嚴密性檢查。
|
